Pamatparametri
|
Vienums |
Specifikācija |
|
Nominālais spiediens |
PN16 (16 bāri), pēc izvēles PN10, PN25 |
|
Ķermeņa pārbaudes spiediens |
2,4 MPa |
|
Blīvējuma pārbaudes spiediens |
1,76 MPa |
|
Darba temperatūra |
-20-200 grādi (vara blīvējums mazāks vai vienāds ar 200 grādiem; PTFE blīvējums mazāks vai vienāds ar 120 grādiem) |
|
Piemērojams vide |
Ūdens, tvaiks, eļļa un ne{0}}korozīvi materiāli |
|
Struktūra |
Augošs kāts, taisns{0}}globusa raksts |
|
Savienojums |
Atloka, pēc GB/T17241.1 |
|
Dizaina standarts |
GB/T12233Spiediena pārbaude: GB/T13927-2022 |
Strukturālās īpašības
Redzams augošā kāta dizains
Augošā kāta konstrukcija ļauj nekavējoties vizuāli apstiprināt vārsta atvērtu vai aizvērtu stāvokli. Tā kā kāta vītnes nesaskaras ar barotni, vārsts ir izturīgs pret zvīņošanos un koroziju, darbojas vienmērīgi un tam ir pagarināts kalpošanas laiks.
Atloku savienojums ērtai apkopei
Atloku savienojumi nodrošina drošu, stabilu blīvējumu un atvieglo -demontāžu un pārbaudi uz vietas. Iepakojuma un blīvējuma komponentus var nomainīt uz vietas, vienkāršojot-ilgtermiņa apkopi.
Optimizēts plūsmas ceļš un izcils blīvējums
Ir zemas ieplūdes, augstas izplūdes konstrukcija vienmērīgai un bez piepūles aizvēršanai. Blīvējuma virsmas iespējas: vara sakausējums, nerūsējošais tērauds un PTFE. Ideāli piemērots nekodīgiem materiāliem, piemēram, ūdenim, tvaikiem un eļļai ar uzticamu izslēgšanās veiktspēju.
Uzstādīšanas metode
Ievērojiet bultiņas norādīto plūsmas virzienu (zema ieplūde, augsta izplūde); neinstalējiet otrādi. Vārsta kātam ir jābūt vērstam uz augšu-nekad uz leju-, un virs tā ir jāatstāj pietiekams attālums apkopes veikšanai.
Pirms uzstādīšanas notīriet cauruļvadus un atloku virsmas un darbiniet rokratu, lai nodrošinātu vārsta vienmērīgu kustību.
Novietojiet vārstu ar nedaudz atvērtu disku un pareizi izlīdziniet atloka blīvi; nepiespiediet cauruļvadus, lai tie ietilptu, velkot.
Pievelciet skrūves pa diagonāli vairākās piegājienos, nodrošinot, ka 2–3 vītnes paliek atklātas.
Pēc uzstādīšanas vairākas reizes atveriet un aizveriet vārstu, pēc tam veiciet spiediena pārbaudi, lai pārliecinātos, ka pie atlokiem vai blīvējuma nav noplūdes.
Komponentu parametri
|
Komponents |
Materiāls |
|
Virsbūve un motora pārsegs |
QT450-10 kaļamais čuguns |
|
Stublājs |
2Cr13 (420) nerūsējošais tērauds |
|
Disks |
Kaļamais čuguns ar vara sakausējumu / nerūsējošā tērauda / PTFE sēdeklis |
|
Kāta iepakošana |
Grafīta/bez{0}}azbesta iepakojums |
|
Blīve |
Grafīta kompozītmateriāla blīve |
|
Rokas ritenis |
Kaļamais čuguns |
Dimensija acij{0}}pret-
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
garumsL (mm) |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
Piemērojamie scenāriji
Pašvaldības ūdensapgādes, ūdensapgādes un kanalizācijas inženierijas, kā arī rūpnieciskās cirkulācijas ūdens sistēmas nav piemērotas ilgstošai{0}}droselēšanai ar lielu plūsmas ātrumu.

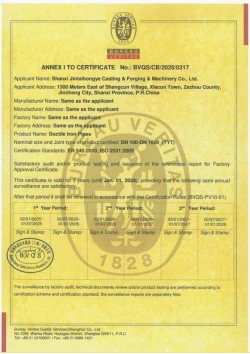

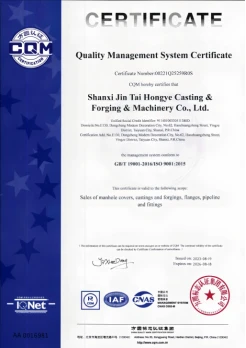

Uzņēmuma kvalifikācija
