Pamatparametri
|
Vienums |
Specifikācija |
|
Ieplūdes atloka nominālais diametrs |
DN100 (4 collas) |
|
Nominālais darba spiediens |
PN16/1,6 MPa (16 bar) |
|
Korpusa hidrostatiskā testa spiediens |
2,4 MPa, turiet spiedienu 30 minūtes bez noplūdes |
|
Blīvējuma pārbaudes spiediens |
1,76 MPa |
|
Piemērojams vide |
Tīrs ūdens, pilsētas ugunsdzēsības ūdens apgāde |
|
Darba temperatūras diapazons |
0 grādu -80 grādi ; slapja pazemes ierīkošana, aku siltumizolācija nepieciešama pretaizsalšanai aukstās vietās |
|
Ieplūdes savienojuma veids |
DN100 plākšņu atloks, 16 caurumu standarta atloka savienojums |
|
Atbilstoši piederumi Outlet |
2,5 collu ugunsdzēsības šļūtene, ugunsdzēsēju mašīnas ūdens ieplūdes savienotājs |
Galvenās iezīmes
Stingrs atloku savienojums ar izcilu blīvējumu
Ietver standarta PN10/PN16 apakšējo atloku, kas savienojas ar ierakto elkoni, izmantojot bultskrūves, nodrošinot -drošu, spiedienizturīgu- blīvējumu. Šis savienojums joprojām ir drošs pret zemes nogulsnēšanos un augsnes spiedienu,{5}}nodrošinot lielāku stabilitāti nekā vītņoti savienojumi-, padarot to ideāli piemērotu lielas-plūsmas DN100 pilsētas cauruļvadu tīkliem.
Ietver īpašu apraktu atbalsta bāzi

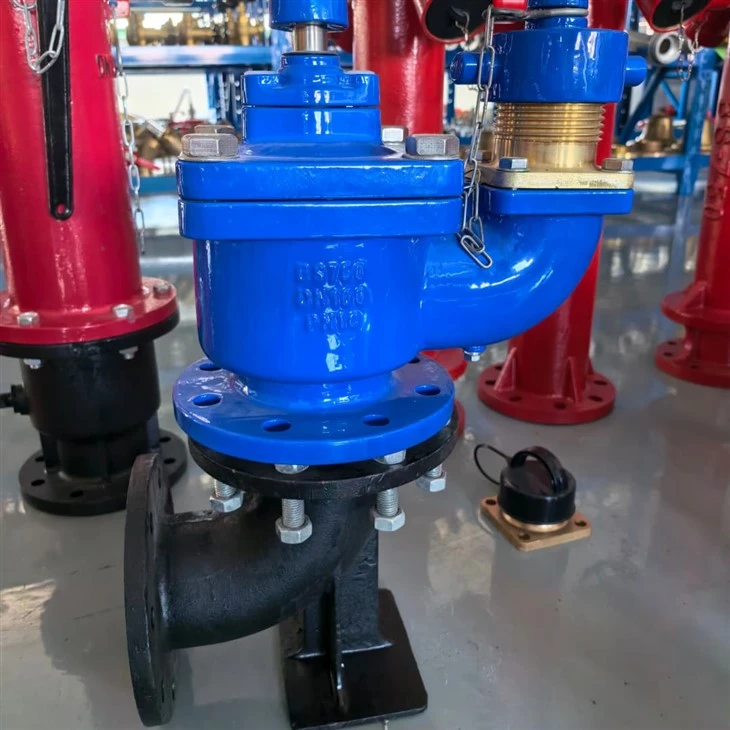

Standarta komplektācijā ir melns čuguna-90 grādu elkonis un slodzes-nesošais atbalsta kronšteins. Montāža ir iepriekš-konfigurēta tiešam atloku savienojumam uz vietas-, nodrošinot stabilu novietojumu un novēršot aprīkojuma nogrimšanu vai sasvēršanos.
Ērta demontāža un apkope
Hidranta korpusu var noņemt kā vienu vienību, vienkārši atskrūvējot atloka skrūves, tādējādi novēršot nepieciešamību pārgriezt cauruļvadu. Turpmākā apkope vai vārsta korpusa nomaiņa neprasa traucēt pazemes maģistrālo līniju, kā rezultātā ir zemas ekspluatācijas un uzturēšanas izmaksas.
Materiāli un struktūra
|
Komponents |
Materiāls un pārklājums |
Struktūra un funkcija |
|
Vārsta korpuss |
Kaļamais čuguns QT450, pilnībā pārklāts ar zilu epoksīda krāsu pret-korozijai, izturīgs pret pazemes mitru koroziju |
Integrēta elkoņa struktūra ar iebūvētu{0}}pārbaudes funkciju; automātiski izslēdzas, kad ūdens padeve apstājas, lai novērstu ūdens atpakaļplūsmu un cauruļvada spiediena zudumu |
|
Augšējais darbības kāts |
Kvadrātveida pacelšanas kāts ar zilu ārējo apvalku |
Saskaņots ar īpašu uzgriežņu atslēgu, kas spēj atvērt/aizvērt ugunsdzēsības ūdens padevi tieši pazemes vārstu kamerā |
|
Sānu ūdens izvads |
Ārējās vītnes misiņa izvads, aprīkots ar aizsargvāciņu, kas savienots ar nerūsējošā tērauda drošības ķēdi |
Vāciņš bloķē nogulsnes un svešķermeņus, kad izvads netiek izmantots |
|
Apakšējais pamatnes atloks |
Kaļamā čuguna standarta atloka pamatne |
Atloka savienojums tiešai montāžai ar pazemes ugunsdzēsības ūdens cauruļvadu, paredzēts ierakšanai ugunsdzēsības vārsta kamerā |
Piemērojamie scenāriji
Aizjūras pašvaldību projekti, ārvalstu{0}}investētas rūpnīcas, ostas zonas un starptautiski industriālie parki
Leduss ziemeļu reģioni: pilsētas ceļi un ainaviski parki; funkcijas, kas iebūvētas-pret-pretaizsalšanas drenāžā, lai novērstu plaisāšanu ziemā
Smagas-satiksmes un-slodzes zonas: rūpnīcas teritorijas, loģistikas noliktavas un doki; ieraktais dizains iztur transportlīdzekļa triecienus, savukārt atloku savienojumi nodrošina spiediena izturību un noplūdes drošu veiktspēju
Teritorijas ar stingrām estētiskām prasībām: Gājēju ielas, vēsturiskas pilsētas un labiekārtoti celiņi; nav atsegtu vertikālu stabu, saglabājot pilsētvides ainavas vizuālo pievilcību
Augsta-spiediena, liela-diametra ugunsdzēsības maģistrāles: Pilsētas maģistrālie cauruļvadu tīkli; droši atloku savienojumi atvieglo apkopi un pārbaudi
